皮帶輸送機結構圖紙參數廠家為您詳細介紹
發布日期：20-07-07
皮帶輸送機常用的有橡膠帶和塑料帶兩種。皮帶輸送機結構圖紙參數廠家青州冠誠重工機械有限公司為您詳細介紹。橡膠帶適用于工作環境溫度-15～40℃之間。物料溫度不超過50℃，超過50℃以上訂貨時需告知廠家，可以選用耐高溫輸送帶。
向上輸送散粒料的傾角12°～24°。對于大傾角輸送可用裙邊帶。塑料帶具有耐油、酸、堿等優點，但對于氣候的適應性差，易打滑和老化。帶寬是帶式輸送機的主要技術參數。
皮帶輸送機結構圖紙參數

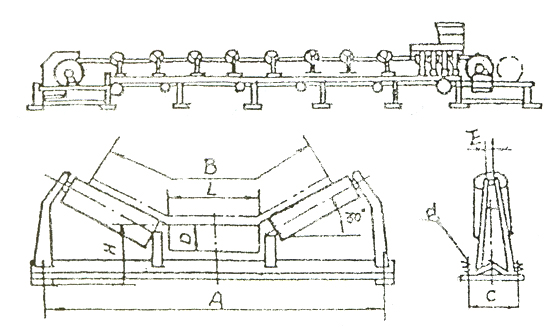

有槽形托輥、平形托輥、調心托輥、緩沖托輥。槽形托輥（由3個輥?zhàn)咏M成）支承承載分支，用以輸送散粒物料；調心托輥用以調整帶的橫向位置，避免跑偏；緩沖托輥裝在受料處，以減小物料對帶的沖擊。
滾筒
分驅動滾筒和改向滾筒。驅動滾筒是傳遞動力的主要部件。分單滾筒（膠帶對滾筒的包角為210°～230°）、雙滾筒（包角達350°）和多滾筒（用于大功率）等。
其作用是使輸送帶達到必要的張力，以免在驅動滾筒上打滑，并使輸送帶在托輥間的撓度保證在規定范圍內。包含螺旋張緊裝置、重錘張緊裝置、車式拉緊裝置。

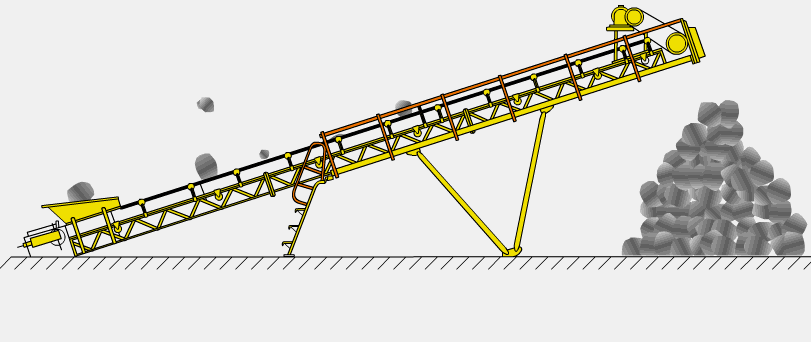

膠帶輸送機主要由膠帶、傳動滾筒、拉緊裝置、托輥機架以及傳動裝置等幾部分組成。
膠帶繞經兩端滾筒后，用膠帶卡子或硫化方法，將兩頭接在一起，使之成為閉環結構。膠帶由上、下托輥支承著，由拉緊裝置將膠帶拉緊，具有一定的張力。當主動滾筒被電動機帶動而旋轉時，借助于主動滾筒與膠帶之間的摩擦力帶著膠帶連續運轉，從而將裝到膠帶上的貨載從卸載滾筒2處卸載。
皮帶輸送機結構特點是：利用工作中構件的轉動健身運動或反復運動，或利用物質在管路中的流動性使物料往前輸送。比如，輥筒輸送機的工作中構件為一系列輥筒，輥筒作轉動健身運動以輸送物料；螺旋式輸送機的工作中構件為螺旋式，螺旋式在料槽中作轉動健身運動以沿料槽消息推送物料；震動輸送機的工作中構件為料槽，料槽作反復運動以輸送放置在其中的物料等。
